多聯機室外獨立式變頻機組 AirTS-AI 系列

應用：適用于采暖、降溫的高大空間（高度：4-30m），將多聯機與循環空氣冷熱機組等室內機組相結合，以R410A為介質。

型號： AirTS-AI 系列

功能：制冷、制熱

冷熱源：R410A

控制方式：無線控制、變頻、自動監控

質量保證

穩定耐用

售后服務

7*24小時

立即咨詢

工作準則規格應用下載立即咨詢

工作原理

VRF空調，也稱為“一對多”，是一種將一個室外機連接到多個室內機的系統。每個室內機可以獨立運行，也可以一起控制。該系統有一個室外機，通過管道連接到室內機，室內機具有室外熱交換器、壓縮機和其他部件等組件。室內機由風扇和直接冷卻元件組成。使用管道，室外機可以為許多室內機提供冷卻液。它控制壓縮機的冷卻液循環和流入各種室內換熱器的流量，以滿足室內制冷和制熱需求。

該系統的工作原理很簡單：室內溫度傳感器控制室內機冷卻管上的閥門。通過調節壓力，系統可以控制室外機的壓縮機轉速或改變其運行模式，根據負載調節制冷量。

多單元系統具有一些主要特點：

顯著節能：該系統可自動調節壓縮機轉速和制冷劑流量，以提高運行效率，從而降低使用量較小的能耗并降低總體成本。

節省空間的設計：室外機通常安裝在屋頂上，不占用額外空間。與供水系統相比，僅使用制冷劑和水管，該系統的布局可以節省建筑高度和成本。

安裝簡單，運行可靠：與集中供水系統相比，多單元系統設置簡單，適合家庭使用。由于組件更少，系統運行可靠、安全。

滿足不同房間要求：可安排系統，滿足各種房間需求。在某些設置中，當某些裝置冷卻時，其他裝置可以同時加熱。在冬季，該系統可以冷卻一個區域并加熱另一個區域，從而降低能耗并滿足多樣化的空調需求。

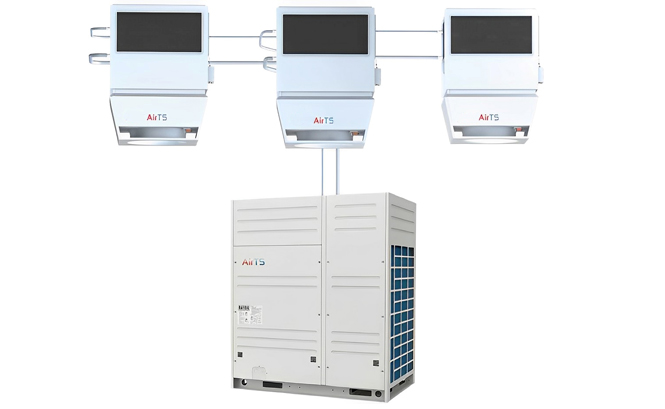

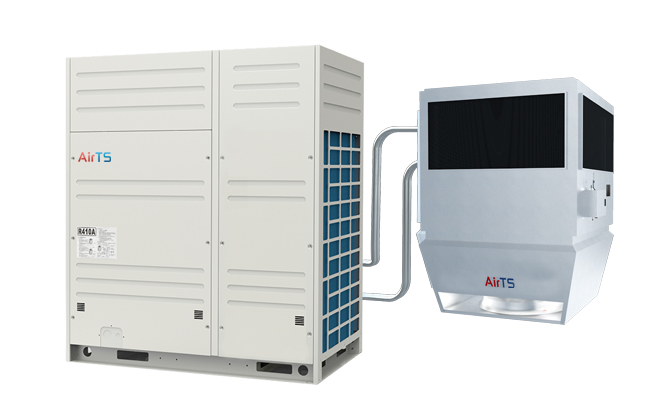

AirTS高大空間多聯機式空調組

功能

防墜落預警監測

設備狀態及數據分析

無線智能控制

R410A制冷劑

全系統聯動控制

過濾網自清潔

節能、初投資低

多聯機室外機組

技術參數

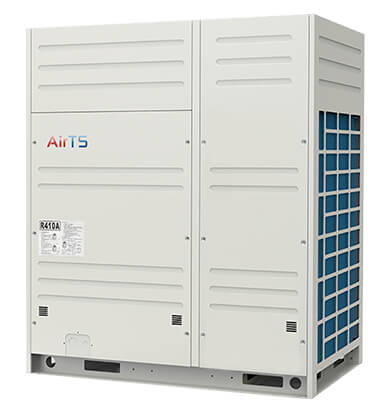

Independent Frequency Units (outdoor) AirTS-AI series

強熱獨立式變頻機組
室外機組型號			AirTS-670AI	AirTS-730AI	AirTS-780AI	AirTS-850AI	AirTS-900AI
匹數		HP	24	26	28	30	32
電源			三相五線制 380V3N 5%~50HZ
*1 額定制冷容量		kW	68.5	73.5	78.5	85	90
*2 額定制熱容量		kW	75	81.5	87.5	95	100
額定耗電量	制冷	kW	18.6	19.27	20.95	22.85	24.65
額定耗電量	制熱	kW	17.6	19.01	20.55	23.05	24.15
APF			4.5	4.6	4.6	4.55	4.5
IPLV值			8.8	8.7	8.6	8.55	8.5
風扇風量		m3/h	25800	27000
機器尺寸	寬×深×高	mm	1500×860×1690	1900×860×1690
*3 運轉音		dB(A)	62	62	63	64	65
現場配管尺寸	液管(釬焊連接)	mm	φ15.88	φ19.05
現場配管尺寸	氣管(釬焊連接)	mm	φ28.58	φ31.75
重量		kg	380	450	455	460	465
冷媒	名稱		R410A
冷媒	自帶填充量	kg	14	16	20	20	20
運行范圍	制冷	℃ DB	-5～56℃
運行范圍	Heating	℃ DB	-20～26℃
*4 最大熔絲電流	MFA	A	63	80	80	80	80
*4 最小線路電流	MCA	A	53.5	66	68	70.1	74
1.名義制冷量根據以下情況測定：室內溫度：27℃ DB 19 ℃ WB，室外溫度：35 ℃ DB ，管道長度：7.5m，管道高度差：0m； 2.名義制熱量根據以下情況測定：室內溫度：20℃ DB 7 ℃ WB，室外溫度：35 ℃ DB ，管道長度：7.5m，管道高度差：0m； 3.上述噪音值是在無反射回音的消音室內進行測量，在現場必須計入反射回聲的影響。在實際安裝情況下，受周圍環境噪音和反射噪音的影響，一般高于上表中的參考數值； 4.根據MFA來選擇熔絲或斷路器,根據MCA來選擇電氣配線規格。

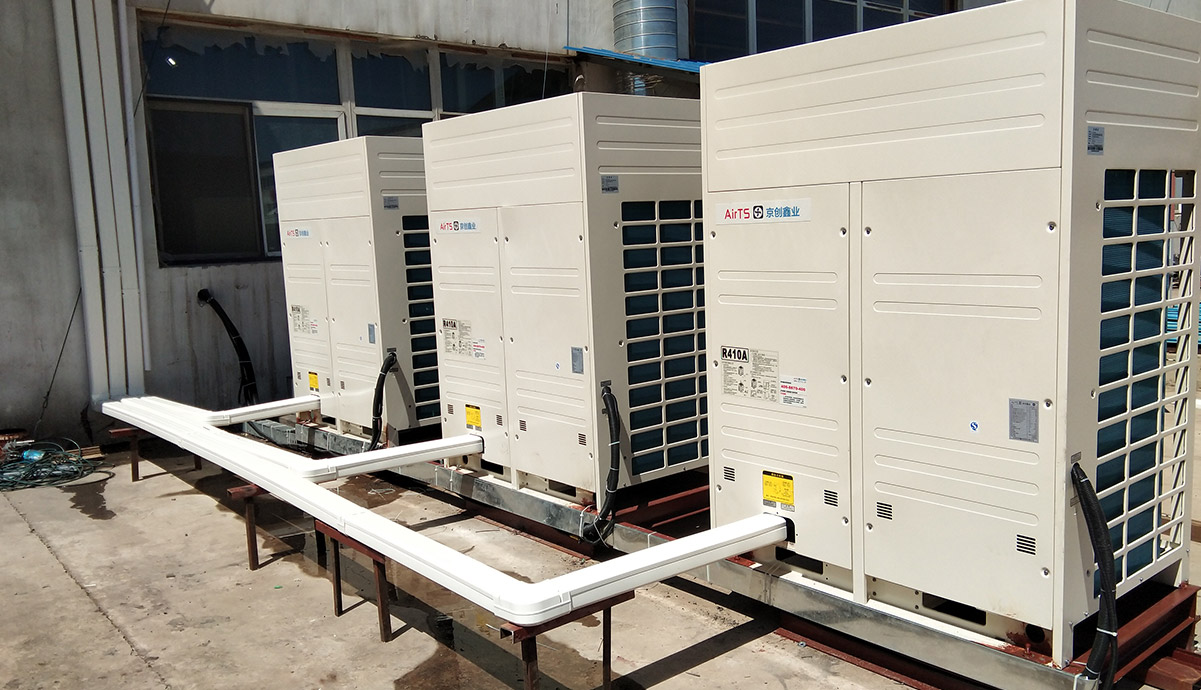

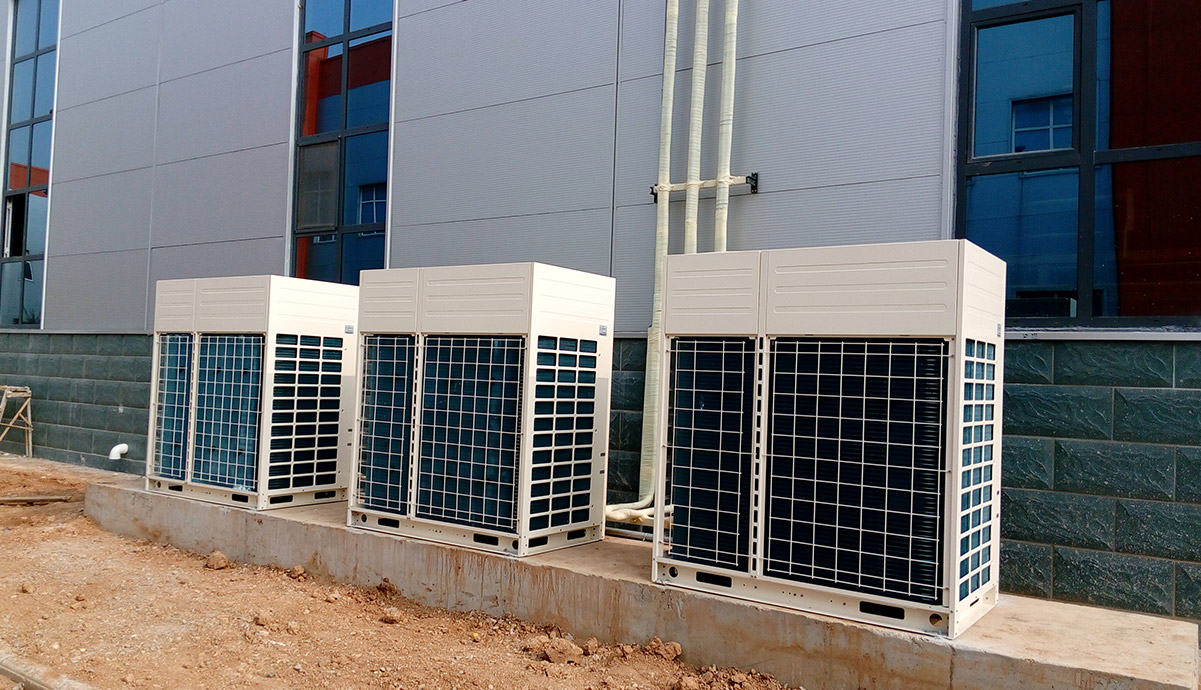

應用案例
